外盤管是通過?螺旋纏繞并焊接?的方式安裝在反應釜筒體外壁上的，通常采用半圓形截面的鋼管，沿釜體從底部至頂部或局部區域連續纏繞，然后通過焊接或抱箍固定，確保與釜壁緊密貼合。
一、外盤管安裝的核心步驟
?設計與預制?
根據反應釜尺寸和熱交換需求，確定盤管的直徑、螺距和纏繞高度。

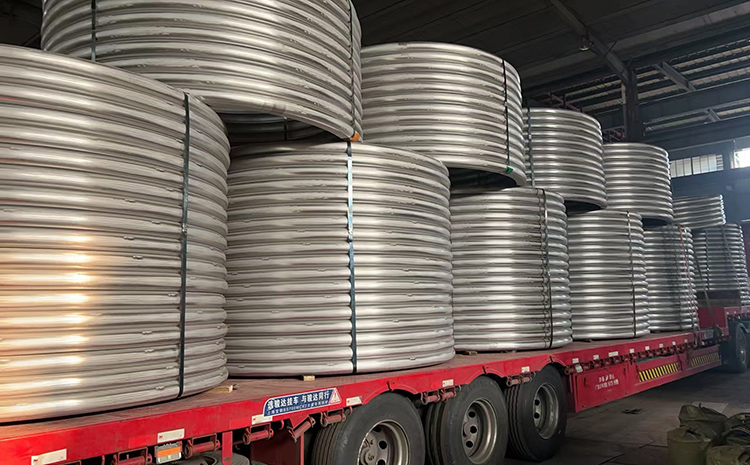

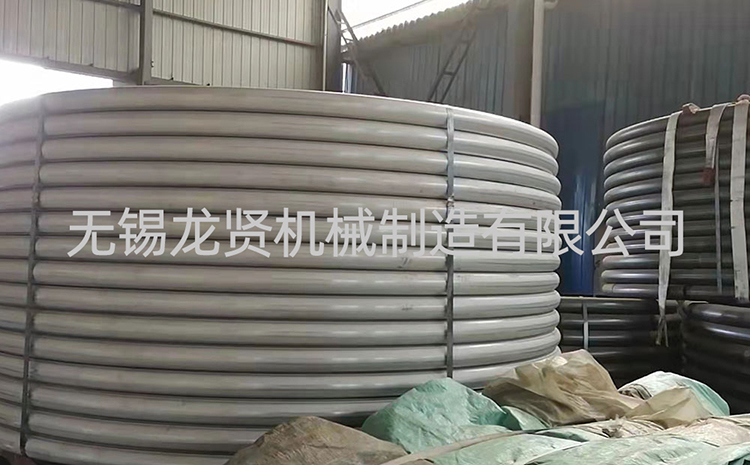

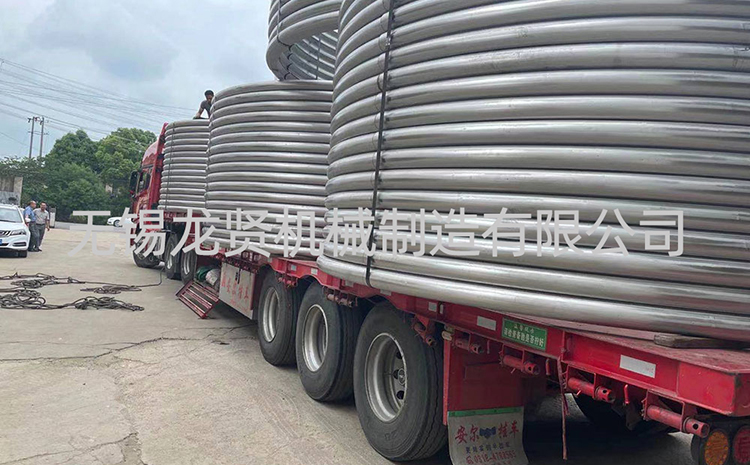

使用成型設備將碳鋼或不銹鋼板壓制成半圓管狀，長度按計算展開周長下料。
?定位與預固定?
在釜體外壁上標出盤管起始點和路徑，保證螺旋均勻、無重疊或間隙。
采用臨時夾具或點焊方式將盤管起點固定在釜體上，防止移位。
?螺旋纏繞與焊接?
將半圓管沿標記路徑?連續螺旋纏繞?，每圈之間保持設計間距。
纏繞完成后，進行?全焊縫連續焊接?，確保盤管與釜體之間密封且傳熱良好。焊縫需做無損檢測以保證強度。
?連接進出管路?
在盤管兩端焊接熱媒或冷媒的進出口接管。
通常采用“下進上出”方式布置，利于介質流動和排氣。
?保溫層施工?
在盤管外側包裹保溫材料，減少熱量損失，提效。
保溫層外加金屬護殼，防潮防腐，提升外觀整潔度。
二、安裝注意事項
?貼合間隙控制?：盤管與釜壁之間間隙，避免空氣層影響傳熱效率。
?焊接質量要求高?：焊縫致密、無氣孔，防止熱媒泄漏。
?避免局部應力集中?：纏繞時應保持張力均勻，防止變形。
?安裝后試壓檢測?：通入氮氣保壓一段時間，檢查有無泄漏，確認后方可投入使用。
